RS485DTU透明传输说明

DTU透明传输功能使用说明

一、说明

本文介绍RS485串口设备如何连接RTU设备与服务器进行基于GPRS的透明传输

RS485设备---盈科RTU/DTU设备---服务器(如下图)

RS485DTU透明传输说明

二、操作步骤

1. 连接RTU设备与电脑,进入配置模式

2. 设置DTU服务器参数

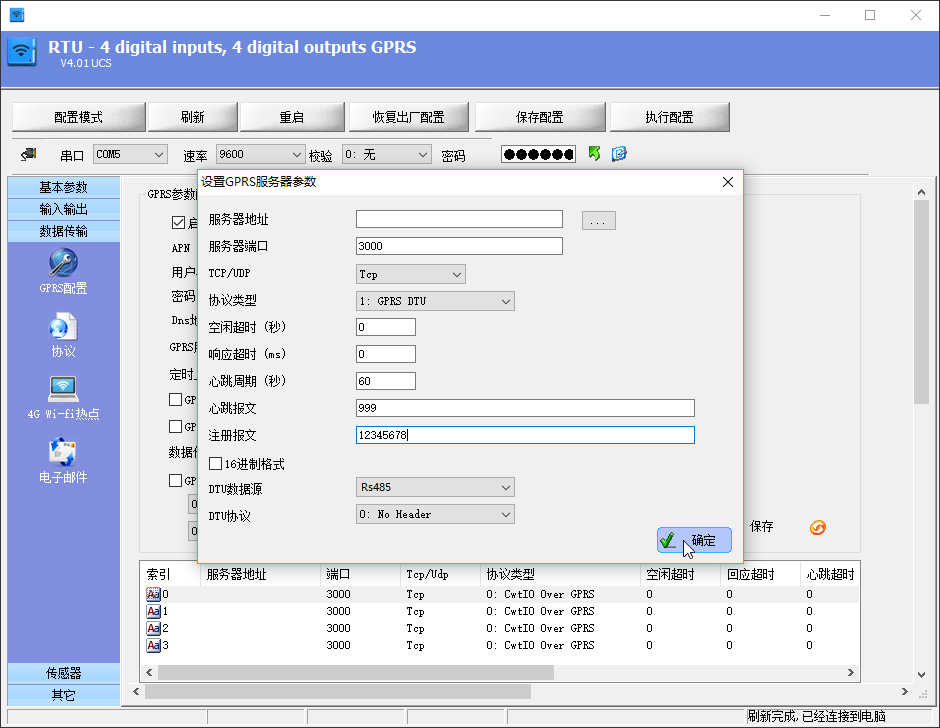

A. 设置服务器地址、服务器端口、协议类型选“1:GPRS DTU”,心跳周期、注册报文根据需要设置,DTU数据源选择Rs485

RS485DTU透明传输说明

说明:

服务器地址:接收数据的TCP软件所在的服务器IP/域名(需要公网IP)

服务器端口:接收数据的TCP软件的端口

TCP/UDP:服务传输使用的协议类型,选择默认值Tcp

协议类型:透明传输请使用“1:GPRS DTU”

空闲超时:当此时间内没有数据通信时断开(TCP)连接,请不要修改

响应超时:发送一次数据后,超过此时间

心跳周期(秒):每隔此时间RTU向服务器发送“心跳报文”。一般用于保持RTU与服务器的TCP连接(保持连接一般可以提高服务器下发数据的成功率)

心跳报文:结合上面的心跳周期使用

注册报文:当RTU与服务器连接上时会发送一次此数据(第一连接/断开连接后重新连接都会发送一次)

DTU数据源:透明传输的接口,此处选择使用Rs485串口

3. 设置使用DTU功能

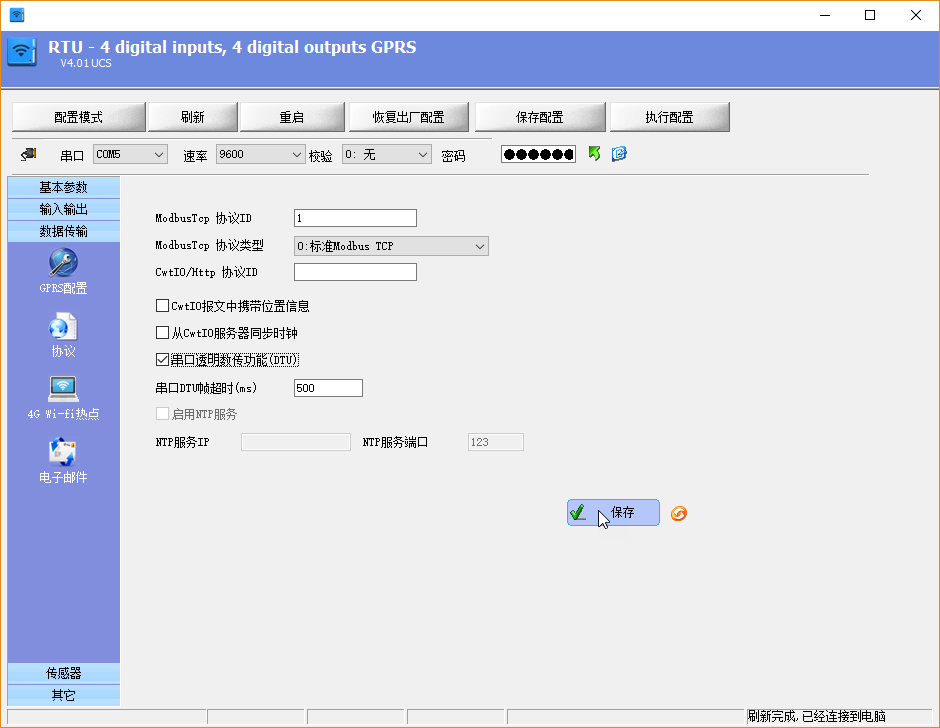

勾选“串口透明传输功能(DTU)”并保存

RS485DTU透明传输说明

4. 重启设备进入工作模式进行数据收发

插上SIM卡、天线、电源,连接Rs485设备和RTU,重启设备进入工作模式

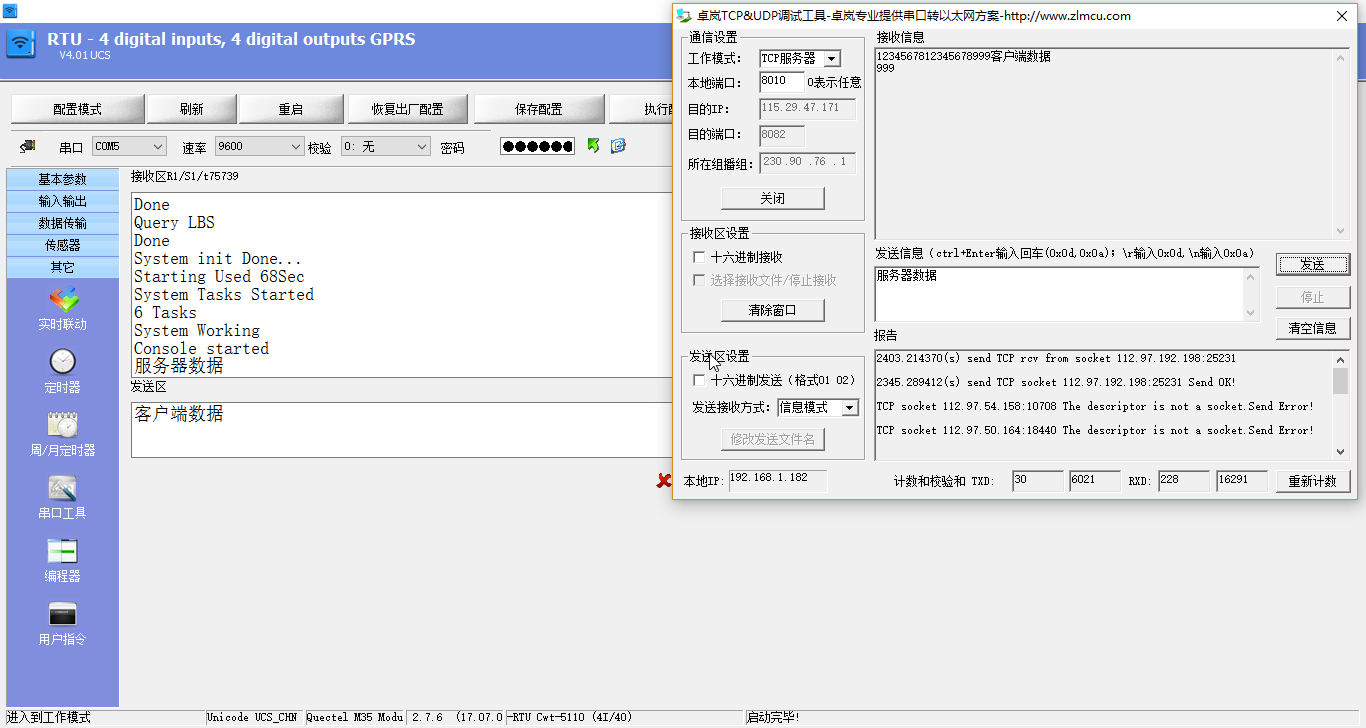

下面是使用电脑的rs485串口与设备通信测试截图

RS485DTU透明传输说明
